はじめまして

• Yuji Sugiura
• NTTコミュニケーションズ株式会社
  • ex-株式会社PixelGrid
• SkyWayの中の人やってます
• WebRTC Meetupは2度目の登壇

はじめまして

• @leader22
• 技術ブログも書いてます
  • console.lealog();
  • 今日の発表の元ネタ記事もあります

今日話すこと

目次

• STUNとは
  • 概要
  • ユースケース w/ デモ
• STUNの実装とその詳細
• NodeJS(TypeScript)でこういうことやっての知見

半分くらいはこの記事に書いてあります・・！

NodeJSでSTUN(RFC5389)(の一部)を実装した - console.lealog();

その前にアンケート

• WebRTC使ってP2Pしたことある人✋
• その中で、STUNを使ったことがある人✋
  • 直感でいいです
• STUNとはなにかを完全に理解している人✋

STUNとは

STUN is プロトコル

• NATを越えて通信するための仕組み・ツール
• RFC 5389 - Session Traversal Utilities for NAT (STUN)
  • Obsoletes RFC 3489
    • RFC 3489 - STUN - Simple Traversal of User Datagram Protocol (UDP) Through Network Address Translators (NATs)
  • いろいろやってみたら考慮が足らんかったらしい
• こういうフォーマットのメッセージを送ってねという内容

今日はこのRFC5389+αの話をします。

補足: NATとは

Network Address Translationの略

インターネットプロトコルによって構築されたコンピュータネットワークにおいて、パケットヘッダに含まれるIPアドレスを、別のIPアドレスに変換する技術である。

from https://ja.wikipedia.org/wiki/ネットワークアドレス変換

もっと詳しく知りたい人へ👇

WebRTCの裏側にあるNATの話 - A talk on NAT behind WebRTC

🤯

できるだけわかりやすくします！

WebRTCがつながるまで（を簡単に）

• 1: 自分のNW情報を把握する
  • 相手に知らせる
  • 相手のNW情報も教えてもらう
• 2: 互いに疎通確認
  • 互いの候補の中から最もイケてるペアを見つける

これができてはじめて、Media/Dataが流れます。

1: 自分のNW情報を把握する

• そもそもWebRTCで通信するために、相手に自分のNW情報を知らせる必要がある
  • IPとPort: あわせてトランスポートアドレスと呼ぶ
• ただし、外部のNWから見た自分のIPとPortがわからない
  • わからないと知らせることができない
• 知らせることができないと、もちろんつながらない
  • ローカルNWのアドレスなんか知らせてもほとんどの場合は使えない

＼(^o^)／

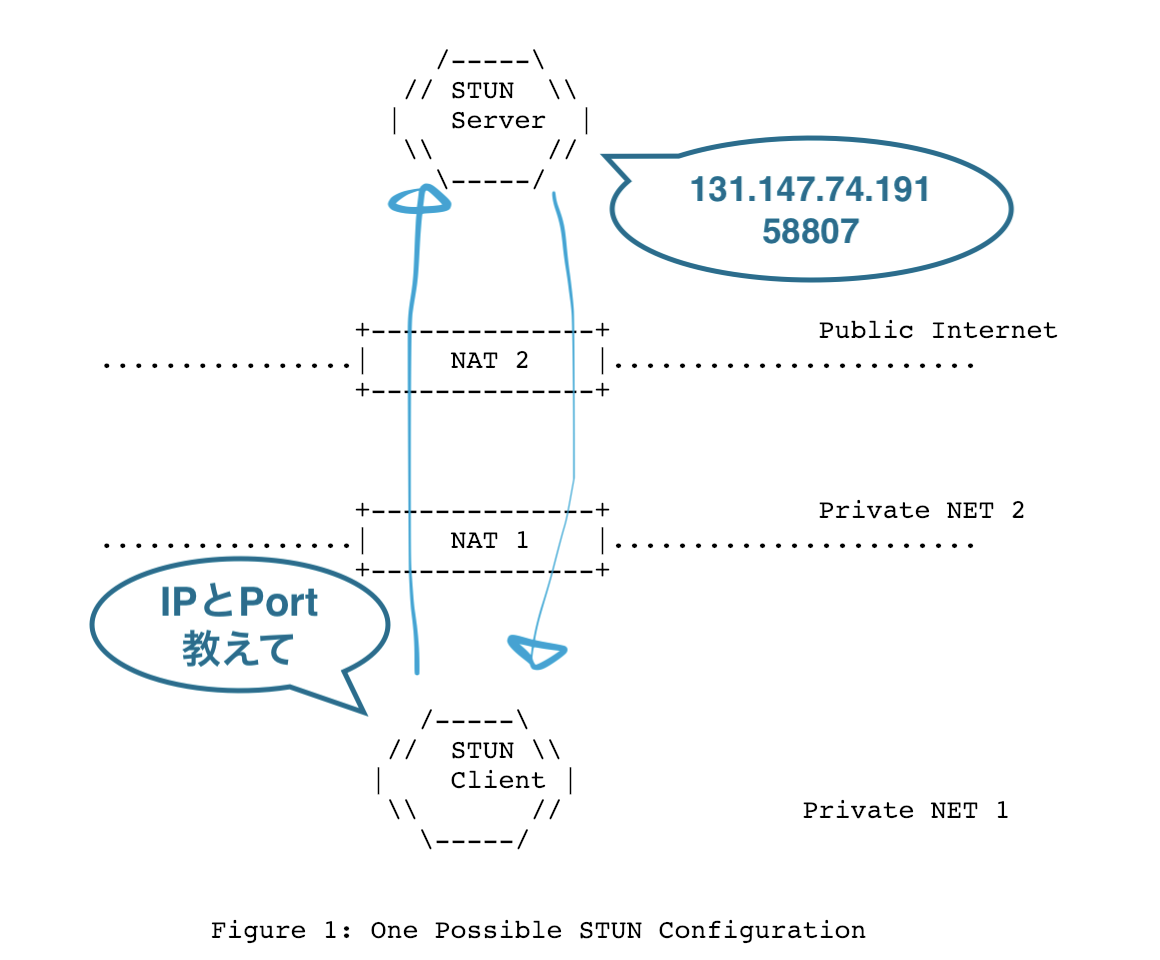

なのでSTUNサーバーに聞く

これで自分のNW情報がわかるので、それを送ればOK💪

このサーバーとクライアントのやり取り

• ユースケースの1つ
• STUNメッセージというものをやり取りする
  • IPとポート教えてよリクエスト
  • こうでしたよレスポンス
• 詳細は後述します

2: 互いに疎通確認

• P2Pしたいクライアント間のやりとり
  • 教えてもらったこのIP/ポート使うよリクエスト
  • 安心してください使えますよレスポンス
  • じゃあこの組み合わせでいきますねリクエスト
  • etc...

ここまでできたら、WenRTCの通信ができる！

ちなみに

• この一連の手順はICEという仕様になってる
  • RFC 8445 - Interactive Connectivity Establishment (ICE): A Protocol for Network Address Translator (NAT) Traversal
• ICEという仕組みの中で、STUNが道具として使われてる

もっと詳しく知りたい人へ👇

WebRTCのICEについて知る

他でもいろいろ使われるSTUN

• STUNはあくまで道具
  • メッセージのフォーマットを決めてるだけ
• 用途は他のRFCが決めるし、必要によって拡張もする
  • RFC 8445 - Interactive Connectivity Establishment (ICE): A Protocol for Network Address Translator (NAT) Traversal
  • RFC 5766 - Traversal Using Relays around NAT (TURN): Relay Extensions to Session Traversal Utilities for NAT (STUN)
  • RFC 7350 - Datagram Transport Layer Security (DTLS) as Transport for Session Traversal Utilities for NAT (STUN)
  • etc...
• 拡張されまくりで、40種類くらいある🤗
  • Session Traversal Utilities for NAT (STUN) Parameters

発表タイトルの(一部)とはそういう意味で、今日はさっきの図の範囲の話だけをします。

デモ

さっきの図の挙動を実際に見てみる

挙動の確認

const pc = new RTCPeerConnection({
  sdpSemantics: 'unified-plan',
  // コレを指定すると
  iceServers: [{ urls: 'stun:stun.l.google.com:19302' }],
});

pc.createDataChannel('test');
pc.createOffer()
  .then(offer => pc.setLocalDescription(offer));

pc.onicecandidate = ev => {
  if (ev.candidate !== null) {
    // ココが多く発火する
    console.log(ev.candidate.candidate);
  } else {
    // コレを相手に知らせる
    console.warn(pc.localDescription.sdp);
  }
};

この時、ブラウザが内部的にSTUNを使ってます。 candidateやSDPを読めば使われてるかどうかがわかります。

挙動の確認（おまけ）

const ice = new RTCIceTransport();

ice.onicecandidate = ev => {
  if (ev.candidate !== null) {
    // ココが多く発火する
    console.log(ev.candidate.candidate);
  }
};

ice.gather({
  iceServers: [{ urls: 'stun:stun.l.google.com:19302' }],
});

そのうちくる（かもしれない）WebRTC-QUICの場合のコード。

IceTransport Extensions for WebRTC

同じことを実装したやつ

# setup
git clone git@github.com:leader22/webrtc-stun.git
cd webrtc-stun
npm i

# exec
npm run tsnode ./examples/client.ts

leader22/webrtc-stun: 100% TypeScript STUN implementation for WebRTC.

ここからは、このライブラリの話です。

STUNを実装する

STUNの実装

• STUNメッセージ💌をやり取りする
  • フォーマットが決まってる
• これをUDPやTCPのペイロードに載せて送りあう
  • どっちを使ってもよい

つまり実装 = このメッセージの組み上げ・読み取りを抽象化すること。

まずはリクエスト

リクエスト（パケット）

0000000000000001000000000000000000100001000100101010010001000010100111110111001000010100010000101100101101111000011111100010110001011110000000001111011000111111

お、おう・・。

読めないし、理解できない・・。

リクエスト（Octet Stream）

000100002112a4429f721442cb787e2c5e00f63f

だいぶマシになった。

けど、16進数を脳内変換する能力が必要。

00 01 00 00 21 12 a4 42 9f 72 14 42 cb 78 7e 2c 5e 00 f6 3f

少しだけ読みやすく区切るとこうなる。（プログラムで扱うのはほとんどこっちなはず）

この数字の並びにはどういう意味が・・？という話。

メッセージフォーマット

• ヘッダ
  • 20byte固定
• アトリビュート
  • 任意の数つけられる
  • RFC5389では11種類を規定

このフォーマットに沿って、さっきの数字を当てはめていけばOK！

STUN Header

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|0 0|     STUN Message Type     |         Message Length        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                         Magic Cookie                          |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                                                               |
|                     Transaction ID (96 bits)                  |
|                                                               |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

先頭から、

• 16bit = 2byte: STUN Message Type
• 16bit = 2byte: Message Length
• 32bit = 4byte: Magic Cookie
• 96bit = 12byte: Transaction ID

この合計160bit = 20byte固定なのがヘッダ。

6. STUN Message Structure

さっきのパケットを当てはめる

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|0 0|0 0 0 0 0 0 0 0 0 0 0 0 0 1|0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0|
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|0 0 1 0 0 0 0 1 0 0 0 1 0 0 1 0 1 0 1 0 0 1 0 0 0 1 0 0 0 0 1 0|
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|1 0 0 1 1 1 1 1 0 1 1 1 0 0 1 0 0 0 0 1 0 1 0 0 0 1 0 0 0 0 1 0|
|1 1 0 0 1 0 1 1 0 1 1 1 1 0 0 0 0 1 1 1 1 1 1 0 0 0 1 0 1 1 0 0|
|0 1 0 1 1 1 1 0 0 0 0 0 0 0 0 0 1 1 1 1 0 1 1 0 0 0 1 1 1 1 1 1|
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

ね？簡単でしょう？

16進数で当てはめる

+-+-+-+-+-+-+
|00 01|00 00|
+-+-+-+-+-+-+
|21 12 a4 42|
+-+-+-+-+-+-+
|9f 72 14 42|
|cb 78 7e 2c|
|5e 00 f6 3f|
+-+-+-+-+-+-+

これなら読めそうな気がする！

STUN Headerを読み解く

+-+-+-+-+-+-+      +-+-+-+-+-+-++-+-+-+-+-+-++-+-+-+-+-+-+
|00 01|00 00|      |   Message Type  |  Message Length   |
+-+-+-+-+-+-+      +-+-+-+-+-+-++-+-+-+-+-+-++-+-+-+-+-+-+
|21 12 a4 42|      |             MagicCookie             |
+-+-+-+-+-+-+  =>  +-+-+-+-+-+-++-+-+-+-+-+-++-+-+-+-+-+-+
|9f 72 14 42|      |                                     |
|cb 78 7e 2c|      |             Transaction ID          |
|5e 00 f6 3f|      |                                     |
+-+-+-+-+-+-+      +-+-+-+-+-+-++-+-+-+-+-+-++-+-+-+-+-+-+

先頭から、

• MessageTypeが0001 as 16進数
  • Typeは4種類あって、これはBINDING-REQUEST
• Message Lengthは0
  • 任意の数のアトリビュートはついてないとわかる
• MagicCookieは固定値
  • 2112a442 as 16進数
• Transaction IDはランダム

つまり、アトリビュートなしのBINDING-REQUESTを送信していた！

つづいてレスポンス

レスポンス（Octet Stream）

+-+-+-+-+-+-+
|01 01|00 0c|
+-+-+-+-+-+-+
|21 12 a4 42|
+-+-+-+-+-+-+
|9f 72 14 42|
|cb 78 7e 2c|
|5e 00 f6 3f|
+-+-+-+-+-+-+
|00 20 00 08|
|00 01 c3 f7|
|a2 81 ee fd|
+-+-+-+-+-+-+

• Typeは0101 as 16進数 = 257 as 10進数
• Lengthは000c as 16進数 = 12 as 10進数
  • 12byte分のアトリビュートがついてる
• MagicCookieは固定値
  • なのでリクエストと同じ
• Transaction IDはリクエストのIDと同じ
  • これでReq/ResのTransactionを表す決まり

なんらかのアトリビュートがついてる！

STUN Attribute

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|         Type                  |            Length             |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                         Value (variable)                   ....
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

先頭から、

• 16bit = 2byte: STUN Attribute Type
• 16bit = 2byte: Attribute Length
• Nbit = Nbyte: Value
  • これが任意の数だけついてくる

このアトリビュートは、32bit = 4byte区切りと決まっており、余った部分は適当に埋める決まり。

15. STUN Attributes

STUN Attribute Types

Comprehension-required range (0x0000-0x7FFF):
 0x0000: (Reserved)
 0x0001: MAPPED-ADDRESS
 0x0002: (Reserved; was RESPONSE-ADDRESS)
 0x0003: (Reserved; was CHANGE-ADDRESS)
 0x0004: (Reserved; was SOURCE-ADDRESS)
 0x0005: (Reserved; was CHANGED-ADDRESS)
 0x0006: USERNAME
 0x0007: (Reserved; was PASSWORD)
 0x0008: MESSAGE-INTEGRITY
 0x0009: ERROR-CODE
 0x000A: UNKNOWN-ATTRIBUTES
 0x000B: (Reserved; was REFLECTED-FROM)
 0x0014: REALM
 0x0015: NONCE
 0x0020: XOR-MAPPED-ADDRESS

Comprehension-optional range (0x8000-0xFFFF)
 0x8022: SOFTWARE
 0x8023: ALTERNATE-SERVER
 0x8028: FINGERPRINT

• RFC5389では11種類定義されてる
• 各Typeごとに、Valueを紐解けばよい

さっきのアトリビュートのTypeは・・？

18.2. STUN Attribute Registry

レスポンスのattribute

+-+-+-+-+-+-+
|00 20|00 08|
+-+-+-+-+-+-+
|00 01 c3 f7|
|a2 81 ee fd|
+-+-+-+-+-+-+

• Type: 0020 as 16進数
• Length: 8 as 10進数
• Value: 0001c3f7a281eefd as 16進数

このアトリビュートは0x0020: XOR-MAPPED-ADDRESSだ！

XOR-MAPPED-ADDRESS attribute

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|x x x x x x x x|    Family     |         X-Port                |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                X-Address (Variable)                         ...
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

先頭から、

• 8bit = 1byte: 使わないので0埋め
• 8bit = 1byte: Family
  • IPv4: 0x01 OR IPv6: 0x02
• 16bit = 2byte: X-ポート
• Nbit = Nbyte: X-アドレス
  • Familyで長さが変わる
  • IPv4: 32bit = 4byte OR IPv6: 128bit = 16byte

ポートとアドレスがXOR演算されてるのが特徴。（ロジックは割愛）

15.2. XOR-MAPPED-ADDRESS

レスポンスのattribute（再掲）

+-+-+-+-+-+-+
|00|01|c3 f7|
+-+-+-+-+-+-+
|a2 81 ee fd|
+-+-+-+-+-+-+

Valueのみ抜粋し先頭から、

• 8bit: 無視
• 8bit = 1byte: 01 as 16進数
  • なのでIPv4
• 16bit: 2byte: c3f7 as 16進数
  • RFCに記載のあるロジックでXOR演算するとポート58085に
• 32bit: 4byte: a281eefd as 16進数
  • RFCに記載のあるロジックでXOR演算
  • それをIPv4らしく4つに区切るとIPアドレス131.147.74.191に

これで読めた！

レスポンスを読み解く

+-+-+-+-+-+-+      +-+-+-+-+-+-++-+-+-+-+-+-++-+-+-+-+-+-+
|01 01|00 0c|      |   Message Type  |  Message Length   |
+-+-+-+-+-+-+      +-+-+-+-+-+-++-+-+-+-+-+-++-+-+-+-+-+-+
|21 12 a4 42|      |             MagicCookie             |
+-+-+-+-+-+-+      +-+-+-+-+-+-++-+-+-+-+-+-++-+-+-+-+-+-+
|9f 72 14 42|      |                                     |
|cb 78 7e 2c|      |             Transaction ID          |
|5e 00 f6 3f|  =>  |                                     |
+-+-+-+-+-+-+      +-+-+-+-+-+-++-+-+-+-+-+-++-+-+-+-+-+-+
|00 20|00 08|      | AttrType(XOR-M-A)|    Attr Length   |
+-+-+-+-+-+-+      +-+-+-+-+-+-++-+-+-+-+-+-++-+-+-+-+-+-+
|00|01|c3 f7|      |  ----  | Family  |       X-Port     |
+-+-+-+-+-+-+      +-+-+-+-+-+-++-+-+-+-+-+-++-+-+-+-+-+-+
|a2 81 ee fd|      |           X-Address                 |
+-+-+-+-+-+-+      +-+-+-+-+-+-++-+-+-+-+-+-++-+-+-+-+-+-+

元はといえば、

01 01 00 0c 21 12 a4 42 9f 72 14 42 cb 78 7e 2c 5e 00 f6 3f 00 20 00 08 00 01 c3 f7 a2 81 ee fd

今なら読める🤩

NodeJS(TypeScript)で
これを実装

しました

leader22/webrtc-stun: 100% TypeScript STUN implementation for WebRTC.

• 100% TypeScript
  • 型定義いれて1000行くらい
• RFC5389の一部のみ
  • 6/11ヶのattributeを実装
  • 残りはユースケースを理解したら実装予定
• だいたい1ヶ月くらい
  • こういうことするの初なので遠回りした感

リクエストの送信

import * as dgram from 'dgram';
import * as stun from 'webrtc-stun';

// communicate on UDP
const socket = dgram.createSocket({ type: 'udp4' });

// use this id for transaction
const tid = stun.generateTransactionId();

// send BINDING-REQUEST
const req = stun.createBindingRequest(tid);
socket.send(req.toBuffer(), 19302, 'stun.l.google.com');

// ...

フォーマットに間違いがなければ、STUNサーバーがレスポンスを返すはず。

レスポンスの受信

// ...

socket.on('message', msg => {
  const res = stun.createBlank();

  // if msg is valid STUN message
  if (res.loadBuffer(msg)) {
    // if msg is BINDING_RESPONSE_SUCCESS and valid content
    if (res.isBindingResponseSuccess({ transactionId: tid })) {
      const attr = res.getXorMappedAddressAttribute();
      // if msg includes attr
      if (attr) {
        console.log('my rinfo', attr);
      }
    }
  }
});

自作WebRTCスタックの第一歩・・・！

実装してみての学び

JavaScriptでプロトコル実装

• つらい🤮と思われがち + 思ってた
• が、トータルで省みると、思ってたよりつらくなかった
  • フロントエンドエンジニア補正はありそう
• 勝手がわかるまではもちろん大変だった
  • 主にNodeJSのBufferの使い方
  • と、さっきのビット列のマッピングなど
• 型はあったほうが嬉しい
  • こんなにI/Fが単純な要件でも

前提知識が多い🤯

• プロトコル実装特有の前提知識（頻出語彙）
  • bit / byte
  • 2進数 / 10進数 / 16進数
  • BE / LE
  • NBO / HBO
  • MSB / LSB
  • etc...
• ビット演算のための筋肉
  • 回避した結果、一部冗長なコードに・・・

ビット単位の処理は面倒

• そんなに頻繁ではないけど
• 直接ビット列にアクセスする手段がない
  • 例えば、先頭2bitが0かどうか
• 愚直に実装するしかない
  • 先頭1byteを読んで
  • 2進数にして
  • 桁をあわせて
  • 文字列として判定する
• 他の言語でも同じ・・？
  • ビット演算しろという話かも？

DevToolsでデバッグできる

• 控えめにいって最高😍
• node --inspect-brk ./client.js
  • 任意の行をdebuggerで止められる
  • 変数も覗き放題
• ただし16進数を脳内でパースする必要あり
  • DevToolsに見える数値はすべて10進数になってる
  • RFCはだいたい16進数で書いてあるので

RFCの行間を読むのがつらい

• 何よりもつらい
• 実装の100倍つらい
  • 要件の全容が把握できないまま、ベストなAPIを模索
  • カジュアルに破壊的変更するしかない
• 読んで理解しないと実装できないけど、実装しないとそもそも理解できないという怪現象が起こる
  • 🤔🤔🤔
• そして関連RFCの数が多い・・・
  • まぁ地道にやるしかない

まとめ

まとめ

• STUNはWebRTCを支える技術
  • であるICEを支える技術
  • いわゆるNAT越えを実現するための道具
• STUNメッセージをやり取りする決まり
  • メッセージには種類がある
  • メッセージにはアトリビュートがついてる
• JavaScriptでもこういう実装はできる
  • DevToolsのおかげでデバッグはしやすい
